El diagrama de Ishikawa, creado por el ingeniero japonés Kaoru Ishikawa en la década de 1960, es una herramienta gráfica que permite identificar, analizar y representar visualmente las causas de un problema específico en cualquier proceso. Su estructura en forma de espina de pescado ayuda a organizar las posibles causas en categorías, facilitando así la comprensión y resolución del problema.
Índice de contenidos
¿Qué es el diagrama de Ishikawa?
El diagrama de Ishikawa, también conocido como diagrama de espina de pescado o diagrama de causa y efecto, es una herramienta utilizada para identificar las causas de un problema específico, organizándolas en categorías para facilitar su análisis y solución.
¿Cuándo debo utilizar un diagrama de Ishikawa?
El diagrama de Ishikawa es ideal para identificar y analizar las causas de problemas específicos. Por ejemplo, si una empresa enfrenta una baja en la calidad de su producto, puede usar este diagrama para desglosar el problema en componentes como métodos de trabajo, maquinaria, formación del personal, materiales, mediciones y condiciones ambientales. Este análisis ayuda a identificar las causas raíz y abordar cada una de manera efectiva. Además, es útil en proyectos de mejora continua, prevención de problemas y análisis de calidad para evitar futuros inconvenientes.
¿Cómo se crea un diagrama de Ishikawa?
El diagrama de Ishikawa se utiliza ampliamente en la gestión de calidad y la resolución de problemas. A continuación, se describe el proceso paso a paso para crear un diagrama de Ishikawa de manera efectiva.
1. Definir el problema
Para crear un diagrama de Ishikawa, el primer paso es definir claramente el problema o el efecto que se quiere analizar. Este problema se coloca al extremo derecho del diagrama, en la cabeza del «pez». Es fundamental que la descripción del problema sea específica y concreta para orientar correctamente el análisis.
2. Dibujar la estructura básica
El siguiente paso es dibujar una línea horizontal, que representará la espina central del pescado. Desde esta espina central, se extenderán varias ramas diagonales que corresponderán a las principales categorías de causas que afectan el problema. La estructura básica del diagrama proporciona un marco visual para organizar las causas y sus subcausas de manera lógica.
3. Identificar las causas principales
Se deben identificar y etiquetar las principales categorías de causas que afectan al problema. Estas categorías pueden variar según el contexto, pero comúnmente incluyen: Métodos, Máquinas, Mano de obra, Materiales, Mediciones y Medio ambiente. Estas categorías se colocan en las ramas diagonales principales que salen de la espina central del diagrama.
4. Desglosar las causas
Para cada categoría principal, se deben identificar y agregar subcausas. Esto se realiza mediante la extensión de líneas adicionales desde cada rama principal. Este paso puede requerir una lluvia de ideas y una investigación profunda para asegurar que todas las posibles causas se consideren y se representen adecuadamente.
5. Analizar el diagrama
Una vez completado el diagrama con todas las causas y subcausas, el equipo debe analizarlo para identificar las causas raíz más probables del problema. Este análisis facilita la identificación de áreas específicas que requieren atención y posibles acciones correctivas para solucionar el problema de manera efectiva.

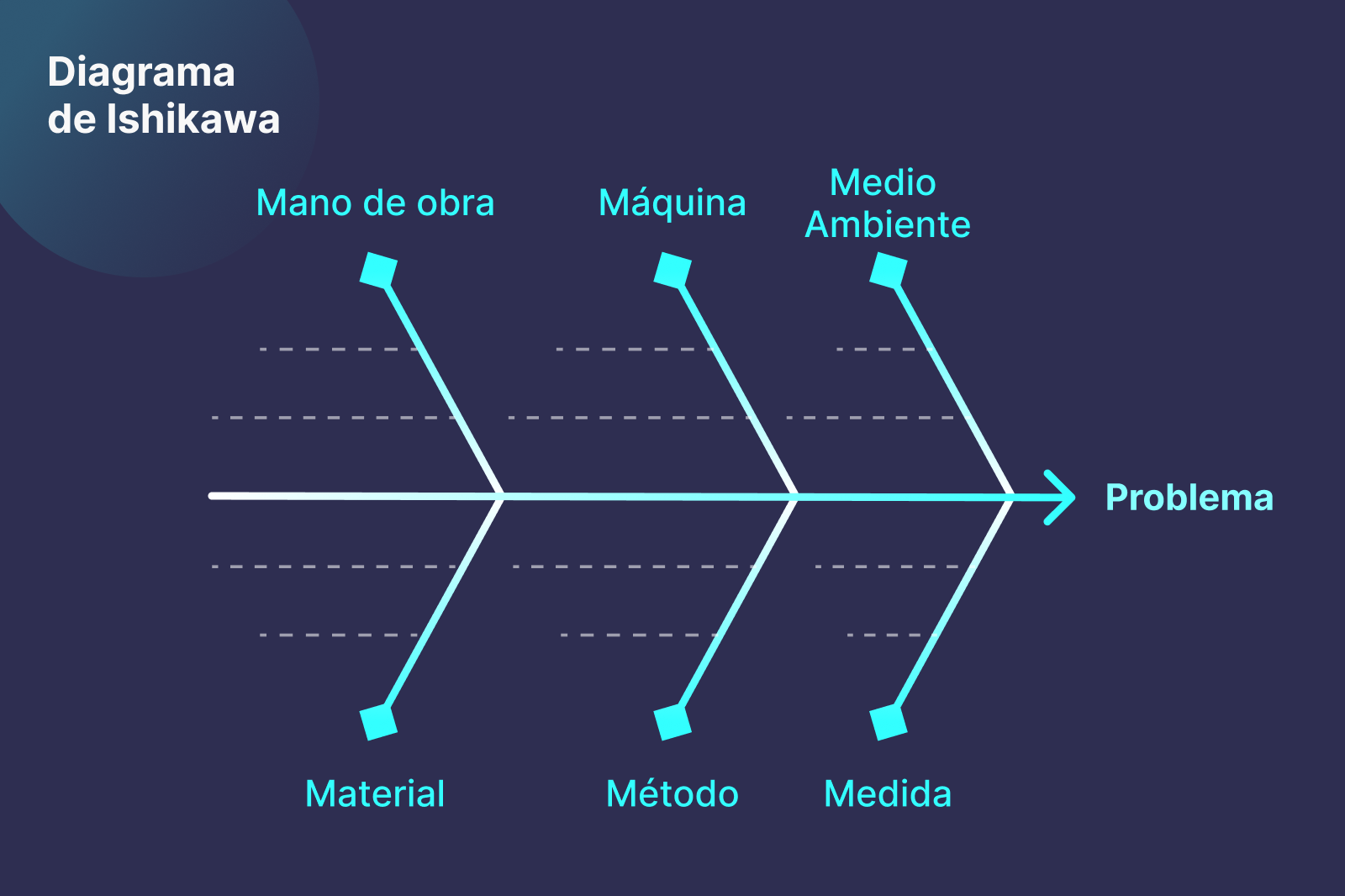

Partes del diagrama de Ishikawa
El diagrama de Ishikawa, también conocido como diagrama de espina de pescado, se compone de varias partes esenciales que permiten una identificación clara y organizada de las causas de un problema. A continuación, se explican cada una de estas partes:
1. Problema
En la cabeza del «pez», se coloca el problema o efecto específico que se desea analizar. Este punto focal guía todo el proceso de identificación de causas. Tener una definición clara y concisa del problema es crucial para orientar correctamente el análisis.
2. Espina central
La espina central es la línea horizontal que atraviesa el diagrama de izquierda a derecha. Actúa como el eje principal del diagrama, desde el cual se desprenden las causas principales que afectan al problema. Esta línea central proporciona una estructura clara y facilita la visualización del análisis.
3. Categorías principales
Desde la espina central, se extienden ramas diagonales que representan las principales categorías de causas. Estas categorías organizan las causas en grupos lógicos, facilitando el análisis. Las categorías comunes incluyen Métodos, Máquinas, Mano de obra, Materiales, Mediciones y Medio ambiente, aunque pueden adaptarse según el contexto del problema.
4. Subcausas
Las subcausas se añaden mediante líneas adicionales que se extienden desde cada categoría principal. Este desglose en factores más específicos permite un análisis detallado de cada aspecto que contribuye al problema. Identificar subcausas es esencial para profundizar en el análisis y encontrar las causas raíz.
Ventajas y desventajas del diagrama de Ishikawa
El diagrama de Ishikawa es una herramienta valiosa para el análisis de causas y efectos, pero como cualquier herramienta, tiene sus ventajas y desventajas. A continuación, se presenta una tabla que resume estos aspectos:
| Ventajas | Desventajas |
|---|---|
| Facilita la identificación de causas raíz | Puede ser complejo para problemas muy grandes |
| Proporciona una visión estructurada y clara | Requiere tiempo y esfuerzo para desarrollar completamente |
| Ayuda a organizar y categorizar las causas | Puede no identificar todas las causas posibles |
| Fomenta la colaboración y el trabajo en equipo | La precisión del análisis depende de la experiencia del equipo |
| Útil para diversos tipos de problemas | Puede llevar a una sobre-simplificación de problemas complejos |
| Mejora la comprensión y comunicación del problema | Puede no ser adecuado para problemas interrelacionados |
El diagrama de Ishikawa es particularmente útil porque facilita la identificación de causas raíz al desglosar un problema en componentes manejables. Esto ayuda a organizar y categorizar las causas, proporcionando una visión clara y estructurada. Además, fomenta la colaboración y el trabajo en equipo, mejorando la comprensión y comunicación del problema.
Sin embargo, puede ser complejo y requiere tiempo y esfuerzo para desarrollarlo completamente, especialmente para problemas muy grandes. La precisión del análisis depende en gran medida de la experiencia del equipo y puede no identificar todas las causas posibles, lo que puede llevar a una sobre-simplificación de problemas complejos. También puede no ser adecuado para problemas que están interrelacionados y no se pueden desglosar fácilmente en categorías distintas.
¿Cuáles son las 6 M de Ishikawa?
El diagrama de Ishikawa utiliza seis categorías principales, conocidas como las 6 M, para estructurar el análisis de causas de un problema:
Métodos
Procedimientos y procesos utilizados en la realización de tareas. Por ejemplo, técnicas de trabajo, flujos de trabajo y estándares operativos pueden influir en el problema si no están bien definidos o implementados.
Máquinas
Equipos y herramientas utilizadas en el proceso. Aspectos como el mantenimiento, la precisión y el rendimiento de las máquinas pueden ser factores contribuyentes al problema. Si las máquinas no funcionan correctamente o no están bien mantenidas, pueden causar defectos o errores.
Mano de obra
Personal y su capacitación, habilidades, experiencia y motivación. La competencia del personal, la moral del equipo y las prácticas de gestión afectan directamente la eficiencia y la calidad del trabajo. Empleados no capacitados o desmotivados pueden cometer errores que llevan al problema.
Materiales
Materias primas y componentes utilizados en el proceso. La calidad, disponibilidad y manejo de los materiales son aspectos críticos. Materiales defectuosos o inadecuados pueden llevar a productos finales de baja calidad.
Mediciones
Herramientas e instrumentos de medición utilizados para verificar la calidad y el rendimiento. La precisión y calibración de estos instrumentos son fundamentales para asegurar que los productos cumplen con los estándares. Mediciones incorrectas pueden resultar en productos fuera de especificaciones.
Medio ambiente
Condiciones ambientales y del entorno de trabajo. Factores como la temperatura, humedad, iluminación y limpieza pueden afectar el rendimiento y la calidad del proceso. Un entorno de trabajo pobre puede causar problemas de salud y seguridad, así como afectar la eficiencia del trabajo.
Estas categorías proporcionan un marco estructurado para desglosar y analizar todas las posibles causas de un problema, facilitando la identificación de las causas raíz y la implementación de soluciones efectivas.
Preguntas frecuentes
¿Qué beneficios ofrece el diagrama de Ishikawa en la resolución de problemas?
El diagrama facilita la identificación de causas raíz, mejora la comprensión del problema, fomenta el trabajo en equipo y organiza las causas de manera estructurada, permitiendo una solución más efectiva.
¿Cuánto tiempo lleva crear un diagrama de Ishikawa?
El tiempo puede variar según la complejidad del problema y la cantidad de causas involucradas. Puede tomar desde una hora hasta varias sesiones de trabajo.
¿Puede el diagrama de Ishikawa ser utilizado en conjunto con otras herramientas?
Sí, es común combinarlo con herramientas como el Análisis de Pareto, Diagramas de Flujo y 5 Porqués para obtener un análisis más completo y detallado.
¿Qué habilidades se necesitan para utilizar un diagrama de Ishikawa?
Se requiere habilidades de análisis crítico, trabajo en equipo, conocimiento del proceso en cuestión y capacidad para organizar información de manera clara y estructurada.
¿Es necesario un software especializado para crear un diagrama de Ishikawa?
No es necesario, aunque herramientas como Microsoft Visio, Lucidchart y Microsoft Excel pueden facilitar su creación y presentación. También se puede dibujar a mano en una pizarra o papel.
